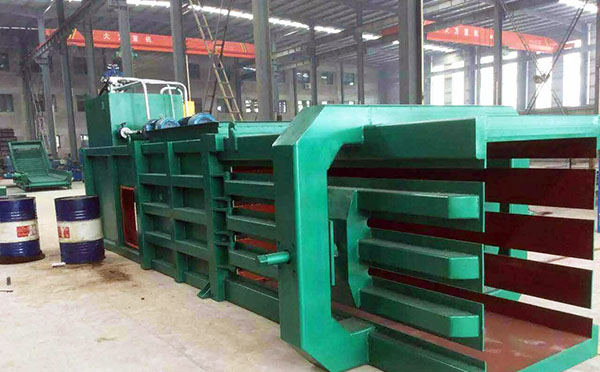

臥式廢紙打包機器由架構，箱體，液壓控制系統，主油缸，供油系統，電氣控制系統，液壓油缸和液壓鎖箱門七部分構成。

1、機架

機架由立桿，下梁，中梁和頂梁構成。聯接上端和下邊梁，以支撐點全部打包機架的支撐并承擔繁雜的負荷。因而，挑選高品質的不銹鋼板材以保證充足的抗壓強度。

2、框

箱子被分為1個箱子和1個縮小箱子。門由鎖緊缸，門鉸鏈鈾和別的構件聯接。鎖緊圓桶鎖住門并將其松掉便于于門開啟和關掉。底版部件置放在禮品盒的下邊。木地板選用碳鋼板生產制造，焊鐵和細鐵絲包裝便捷。

3、液壓控制系統

該系統由燃料箱，齒輪泵（80型）電泵組，液壓多路閥，輸油管，實行汽缸構成。必須應用46＃左右的齒輪油。該系統與電子器件構件相互配合應用，能夠操縱廢紙打包機的每一工作中個人行為。

4、主缸

主機汽缸塞直徑160MM，其截面251CM2包裝。廢紙打包機的總工作壓力為800KN。限位開關限定了柱塞泵升程。主油缸系統由主發動機缸體，柱塞泵，密封環，導向性環，頂塊等構成，具備優良的密封性特性。
柱塞泵與汽缸內的無縫管電焊焊接一起，具備充足的抗壓強度。柱塞泵在汽缸中做反復運動。當柱塞泵上升，力被傳送到小盒子中的頂端塊，而且小盒子中的物塊被縮小。

5、關鍵供油系統

這一系統是廢紙打包機工作中的能源。它的特性優劣，對廢紙打包機而言尤為重要。因而，必須應用超出46＃的高品質齒輪油。該系統由柴油油箱，11KW電動機，80型活塞桿汽油泵，ZS1系列產品液壓換向閥，調速閥，卸荷閥和過濾裝置構成。

6、電氣控制系統部分

該機的主開關電源為三相電380伏50Hz交流電流。輸出功率電導體的截面不可低于16mm2（銅）。

7、工作壓力缸

這些的功效是將原材料送進壓縮袋并預載入。工作壓力20-25 MPA。旅途是2700 MM。
